Soldadura fluxua SJ101

GUJIN® Soldadura fluxua SJ101 SJ101 soldadura fluxua handizka dezaketen Txinan fabrikatzaile eta hornitzaileak da, zerbitzu profesionala eta prezio hobea eskain ditzakegu zuretzat.

Bidali kontsulta

Produktuaren Deskribapena

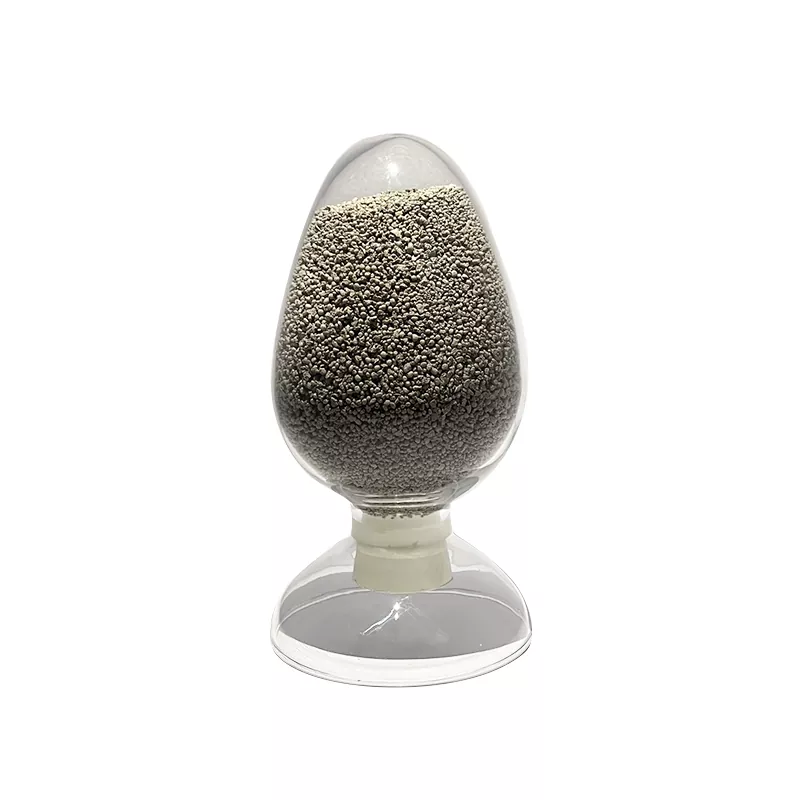

GUJIN® Soldadura fluxua SJ101 fabrikatzaile eta hornitzaile da Txinan, Soldadura fluxua SJ101 handizkatuta dezaketenak. GJ.SJ 101 fluoruro-al kaline motako sla g-serie sinterizatu fluxu mota bat da, sare 10-60 (2-0,3 mm). Sufrea kentzeko, fosforoa kentzeko eta herdoilaren aurkako ahalmen handia du. Teknologiak errendimendu ona du, deslatatzeko erraza eta soldadura itxura fina duena, malda sakoneko sarrerako tarte estuan ere. Metalezko soldadurazko josturak plasto-gogortasun ona du, hidrogenoaren hedapen baxuarekin eta hotzaren eta beroaren pitzaduraren erresistentzia finarekin.

Erabilera:

We'lding hari ezberdinetan aplika daiteke eta karbono gutxiko altzairua eta aleazio baxuko altzairua soldatzeko egokia da. Gainera, kanalizazio-altzairuaren soldadura azkarrerako eta trakzio handiko altzairu ezberdinen egitura lodiak soldatzeko erabil daiteke.

Kontuzak:

1.Olio-lurra, hezetasuna, burdinazko herdoila eta bestelako substantzia arrotzak kendu behar dira soldadura-junturatik.

2.Hobe da zuzeneko arrrent erabiltzea.

3. Soldadura-fluxua 300-350 ℃ azpian labean egon behar da 2 orduz.

Konposizio kimikoa (%)

SiO₂+TiO₂	Al₂O₃+MnO	CaO+MgO	CaF₂	S	P
15-20	25-30	25-30	15-20	≤0,05	≤0,05

Fluxuaren oinarrizkotasuna: B//W=1,6-1,8

Metatutako metalaren errendimendu mekanikoa

Hari	Modu estandarra	Etekin-indarra （MPa）	Trakzio erresistentzia (MPa)	Eragin-energia AKV(J)	Luzapena
H08A	F4A2-H08A	≥340	≥420	≥27（-20℃）	≥%22
H08MnA	F5A4-H08MnA	≥410	≥490	≥27（-40℃）	≥%22
H08Mn2MoA	F7021-H08Mn2MoA	≥500	≥600	≥27（-20℃）	≥% 17
