Soldadura fluxua SJ101G

GUJIN® soldadura fluxu SJ101G fabrikatzaile eta hornitzaile profesionala da Txinan. Urpeko arkuko soldadura fluxua SJ-101G produktuetan interesa baduzu, jarri gurekin harremanetan. Atseden kalitatea ziurtatzen dugu kontzientziaren prezioa, zerbitzu dedikatua.

Bidali kontsulta

Produktuaren Deskribapena

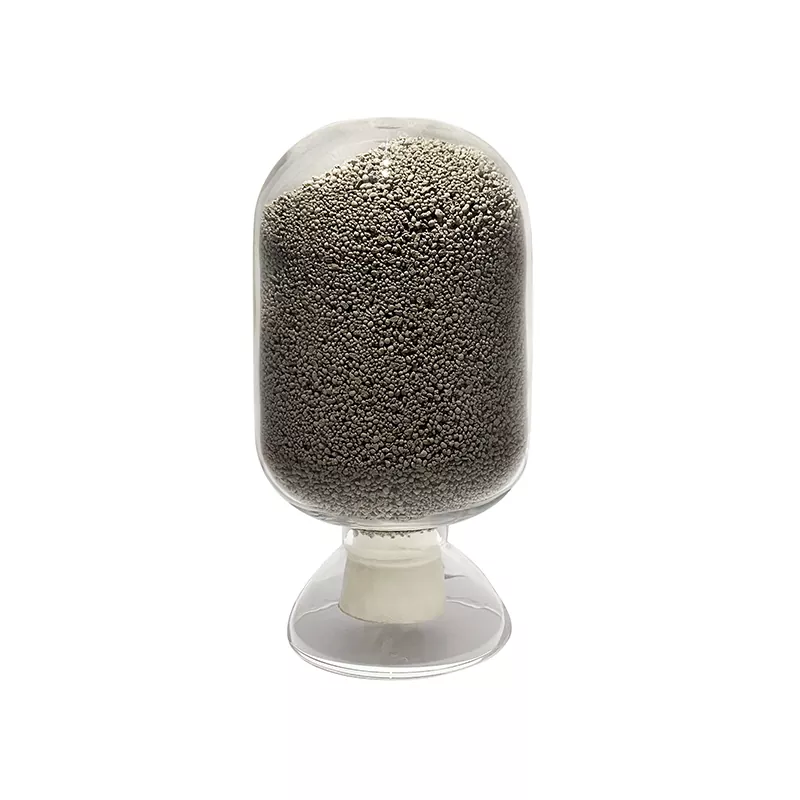

GUJIN® Txinako soldadura fluxu SJ101G fabrikatzaile eta hornitzaile profesionala da, prezio baxuko SJ101G soldadura fluxu onena bilatzen baduzu, kontsultatu orain! GJ-SJ-101G SJ-101G : "West East Gas Pipeline"-n altzairuzko hodiak soldatzeko diseinatutako arku murgildutako soldadura-fluxu berezi bat da. Alkalinitatea 1,8 ingurukoa da, eta 10-60 sareko partikula-tamaina duen partikula zirkular grisa da. SJ101 urpeko arku-fluxua bai AC eta DCrako erabil daiteke, eta soldadura-harria elektrodo positibora konektatzen da DC bitartean. Arku-errekuntza egonkorra, zepa erraz kentzea eta soldadura eraketa ederra. Soldadura metalak tenperatura baxuko inpaktuaren gogortasun handia du. Ekoizpen prozesu bereziak erabiltzeagatik, fluxuak hezetasunarekiko erresistentzia ona du. Partikulen indarra ona da, soldadura bitartean garraiatzeko, biltegiratzeko eta birziklatzeko ohiko baldintzak betetzen ditu. Soldadura fluxu SJ-101G aren pisu soltea nahiko txikia da, eta soldadura prozesuan kontsumitzen den fluxu kopurua nahiko txikia da.

Erabilera:

Soldadura-fluxua SJ-101G soldatzeko hari egokiekin (H08C, H08MnA, H10Mn2, HO8MnMoA, HO8Mn2MoA) hainbat kanalizazio altzairu soldatzeko, hala nola, X52, X60, X65, x70, etab., geruza anitzeko erabil daiteke. soldadura, alde biko pasabide bakarreko soldadura, hari anitzeko soldadura eta hutsune estua urpeko arkuko soldadura.

Kontuzak:

1. Urpeko arkuko soldadura-fluxua SJ-101G 300-350 ℃-tan labean egon behar da 2 orduz erabili aurretik.

2. Soldadura baino lehen, herdoila, olio-orbanak eta hezetasuna bezalako ezpurutasunak kendu behar dira soldatutako piezetatik. Fluxu hau American Welding Society (AWS) F7A4-EH14 (H10Mn2) gisa aitortzen du.

Konposizio kimikoa (%)

SiO₂+TiO₂	Al₂O₃+MnO	CaO+MgO	CaF₂	S	P
15-20	25-30	25-30	15-20	≤0,03	≤0,03

Metatutako metalaren errendimendu mekanikoa

Hari	Etekin-indarra （MPa）	Trakzio erresistentzia (MPa)	Eragin-energia AKV(J)	Luzapena
H08MnA	≥330	415-550	≥47（-20℃）	≥%22
			≥37（-40℃）
H08Mn2MoA	≥375	490-660	≥34（-20℃）	≥%22
			≥27（-40℃）
